Il Dual Beam Pro

Un'antenna efficiente che offre prestazioni DX acclamate con un impatto visivo minimo che aiuterà a mantenere felici i vicini!

Il Dual Beam Pro è un dipolo orizzontale alimentato al centro che copre le bande HF tra 40 e 6 metri. Il design ad alte prestazioni si avvale di tecniche efficienti di caricamento della capacità per fornire una soluzione a basso rumore che ottimizza le prestazioni, le dimensioni e la flessibilità.

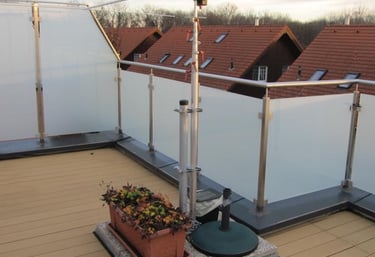

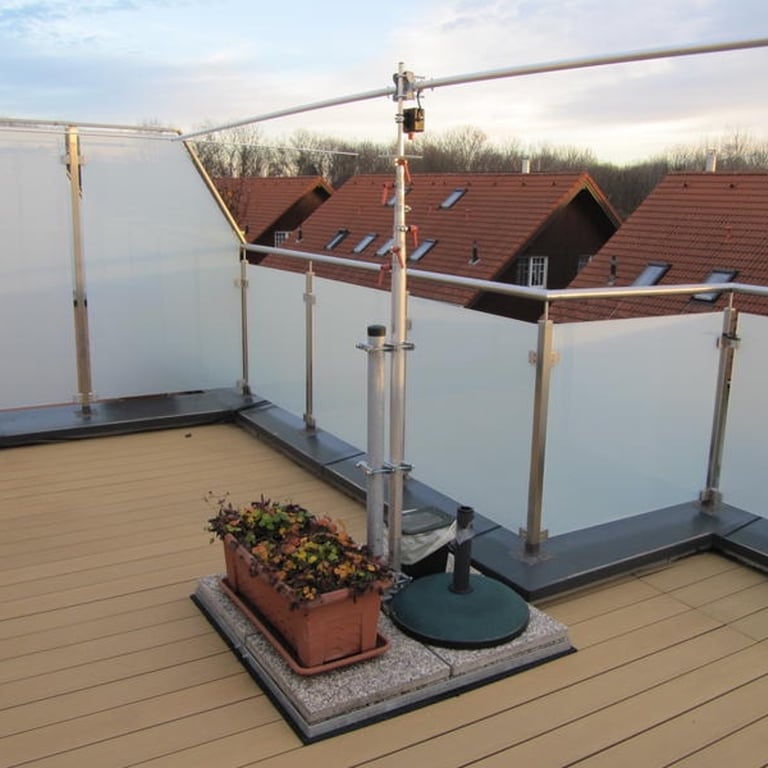

Questa è un'antenna estremamente leggera con un profilo sottile e attraente, che misura solo 5 metri complessivi. Può essere facilmente montato sul tetto come un'antenna televisiva usando una ciminiera domestica o fissaggi a parete a timpano o attaccato all'albero con un carico minimo.

Il "raggio" è bidirezionale in quanto irradia 2 lobi ad angolo retto rispetto all'elemento principale. Può essere fissato nelle direzioni di trasmissione preferite - ad esempio est e ovest - o montato su un rotatore leggero con 180 gradi di rotazione per coprire il globo.

Il Dual Beam Pro è un design non risonante che presenta una corrispondenza a banda larga molto intuitiva. La maggior parte dei ricetrasmettitori moderni includono accordatori che forniranno una corrispondenza per operazioni da 20m a 10m. Potrebbe essere necessario un accordatore esterno per bande di 40 me 30m e per transceiver senza un accordatore interno.

La copertura della banda include 40m, 30m, 20m, 17m, 15m, 12m, 11m, 10m e 6m. Nota L'efficienza di 40m è in diminuzione rispetto alle altre bande

Specificazioni

Le leghe aerospaziali sono utilizzate per gli elementi dell'antenna con raccordi in acciaio zincato resistenti alla corrosione e un'asta isolante in fibra di vetro.

Lunghezza dell'elemento principale              5,0m

Lunghezza degli elementi terminali               2,5m

Raggio di sterzata richiesto                           2,6m

Peso compreso staffa di supporto                 4,0kg

Massima potenza 20m - 6m                       1000W PEP

Massima potenza 40m e 30m                      600W PEP

Le figure di guadagno isotropiche sono fornite per 20m, 15m e 10m con l'antenna installata a 10m sopra la media

20m @ 29degrees elevazione   6.62dBi

15m @ 19degrees elevazione   7.55dBi

10m @ 15degrees elevazione   7.37dBi

La staffa di supporto della testa dell'albero è adatta per alberi con diametro 32mm - 50mm.
